一、工程概況

　　長海縣地處遼東半島東側的黃海北部海域，由100多個自然島嶼組成。淡水資源十分匱乏，嚴重影響大連市海洋經濟的發展。長海縣大長山島1000m3/d SWRO項目始于1998年，由天津海水淡化所完成了該項目的可行性研究報告，工程從1998年底開始，1999年4月建成并投入運行，1999年10月舉行了竣工驗收。



二、設計原始資料

　　該工程由國家海洋局天津海水淡化與綜合利用研究所承擔設計。海水淡化廠建在大長山島自來水廠附近的高地上，占地1200m2，距海水取水口約200m，淡化水可利用重力流入自來水廠凈水池內，濃水利用重力直接排回大海。

　　海水含鹽量為32700mg/L。淡化水產量1000m3/d（15℃），淡水含鹽量為220～370mg/L，系統回收率38％～40％。

　　三、工藝流程及主要設備

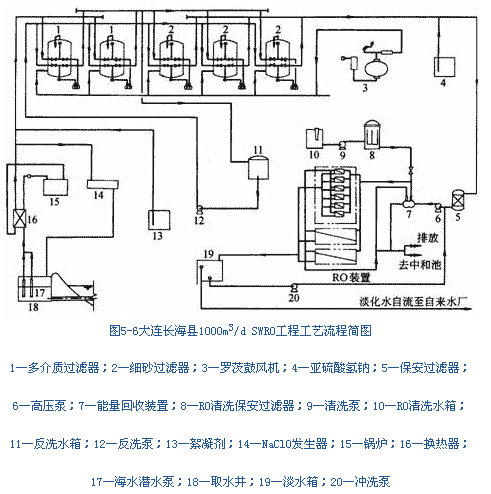

　　大連長海縣1000m3/d SWRO工程工藝流程如圖5-6所示。



整個工程主要包括如下部分。

　　1．取水工程

　　長海縣大長山島的母巖主要是巖類（片巖、板巖、千枚巖）、酸性x巖（花崗巖、片麻巖）和石英巖及其風化物，沒有可利用的過濾砂層。為此采用岸邊打井，管道虹吸的取水方式，采用兩條DN300玻璃鋼管道，用敦腔固定，取水口設置隔離網攔截雜質，取水口設在海平面2m以下，保證了海水的連續供應。

　　2．海水預處理

　　預處理效果的好壞是保證RO系統長期穩定運行的關鍵所在。海水中含有大量微生物、細菌和藻類，其繁殖和生長不僅給取水設施帶來諸多麻煩，而且會直接影響淡化設備的正常運行。采用NaClO發生器電解海水，生成的NaClO直接注入海水虹吸管道（2mg/L）。在殺滅細菌的同時，防止和抑制微生物的生長。在岸邊設置海水井（直徑7m，井底在海平面以下4m），在貯存海水同時使泥砂沉淀。

　　海水由潛水泵提升后，加入絮凝劑進行直流絮凝，經過濾除去海水中膠體和懸浮雜質，降低其濁度。該系統采用FeCl3作絮凝劑（5mg/L），用多介質過濾器和細砂過濾器兩級過濾系統，濾速分別為5m/h和10m/h，控制出水污染指數SDI＜3，海水濁度＜1度，達到RO的進水要求。

　　3．海水RO裝置

　　RO膜組件是海水淡化的核心部件，本工程采用Fluid Systems的TFC 282255—360卷式組件，該組件脫鹽率99.6％，產水量為22.7m3/d，壓力容器選用Codeline公司產品，型號為E8S/SP-6W。系統并聯設置18只壓力容器，每個壓力容器中內裝6個膜組件，共用108個膜組件，最高回收率可達42％。

　　工程中選用美國APLEX公司的RO-261三柱塞位移泵2臺，單臺流量72m3/h，最高壓力6.8×106pa。為降低能量消耗，選用具有水力透平結構的能量回收裝置HTC—450HR，一套可回收濃水能量50％以上。

　　工藝中設有5mm保安過濾器，高壓泵進口低壓開關和出口高壓開關，保證高壓泵和RO裝置安全運行。為防止系統停車時易結垢組分等在膜面上的沉積，設置淡化水自動沖洗裝置，在裝置停止運轉時置換出濃縮海水，防止膜的污染，延長其使用壽命。

　　4．附屬工程

　　經RO處理的產水呈微酸性，不宜直接飲用，加NaOH將pH值調至6.5～8.5，另外加1mg/L液氯以防止微生物污染，然后供給自來水廠使用。由于冬季海水溫度偏低，系統中設置燃煤鍋爐對海水進行加熱，保證RO系統的正常運行。

　　四、運行情況

　　SWRO淡化工程自1999年春運行以來，運行穩定，在2000年大旱之年也保證了島上居民的正常生活用水。主要運行參數如下：

　　產水量   1000m3/d（15℃）                        RO本機電力消耗   3.6kW/m3

　　回收率   40％                                                  使用能量回收裝置系統節能  32％

　　RO操作壓力  6.01MPa                                  產水電導率        511ms/cm

　　高壓泵出口壓力   4.08MPa                           制水成本約合人民幣  6元/m3淡水
